纜索吊起重機安全監控管理系統是公司專為纜索吊起重機開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。纜索吊監控系統符合起重機械安全監控管理系統國標的要求，同時還融入了多種起重機監控，維護，管理等實用功能，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。

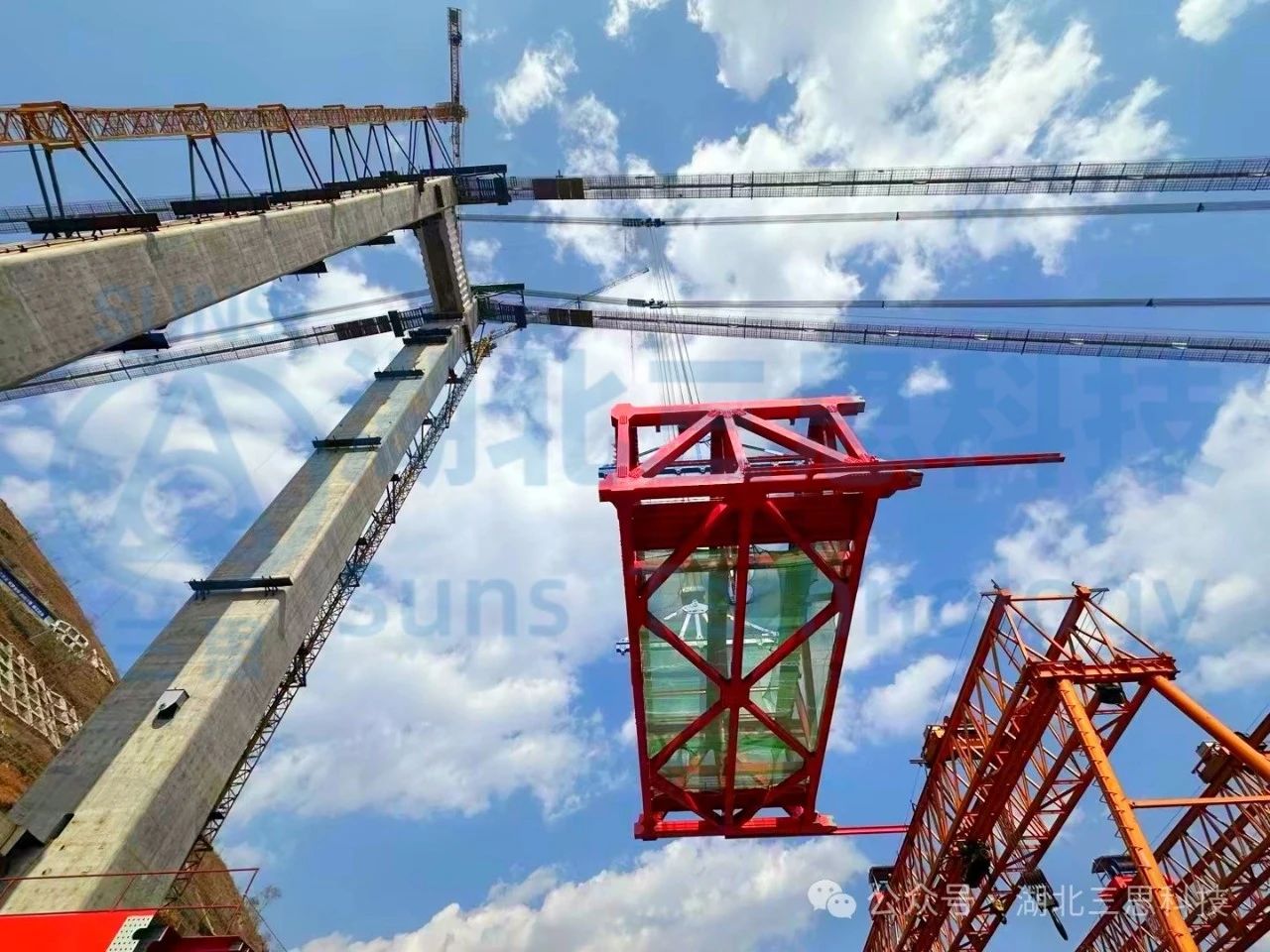

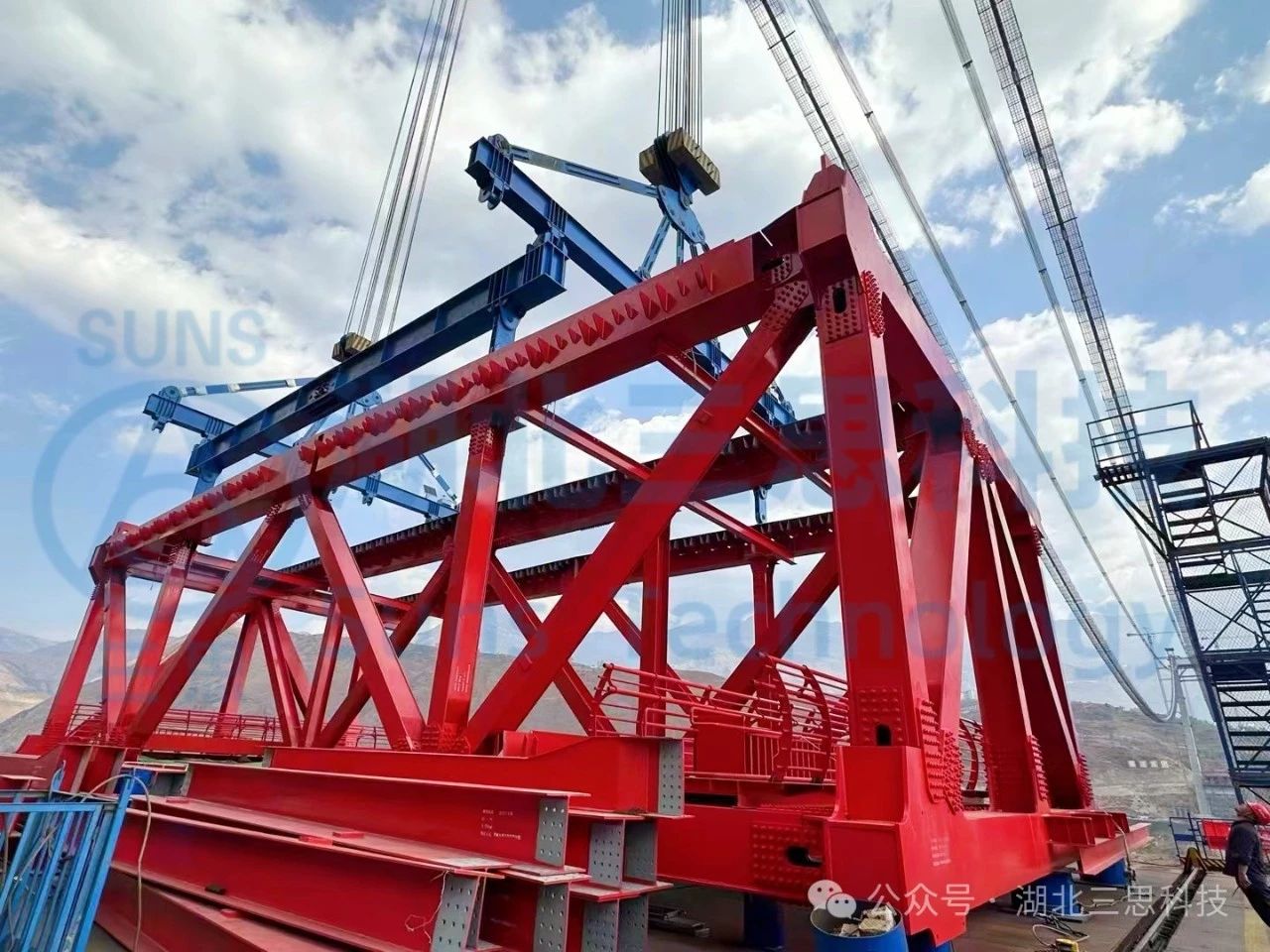

▲首梁現場吊裝圖

本系統安裝調試完成后，現場進行首梁吊裝。

纜索吊智能集中控制系統



本系統外接5120×1734LED顯示大屏，實時顯示起重機的運行狀況參數，如：主副參數、整車參數、天車參數、本次工作時間、工作時間、工作次數、通訊狀況等，可以讓駕駛員全方位掌握設備的實時運行狀況，提高了操作的安全性。

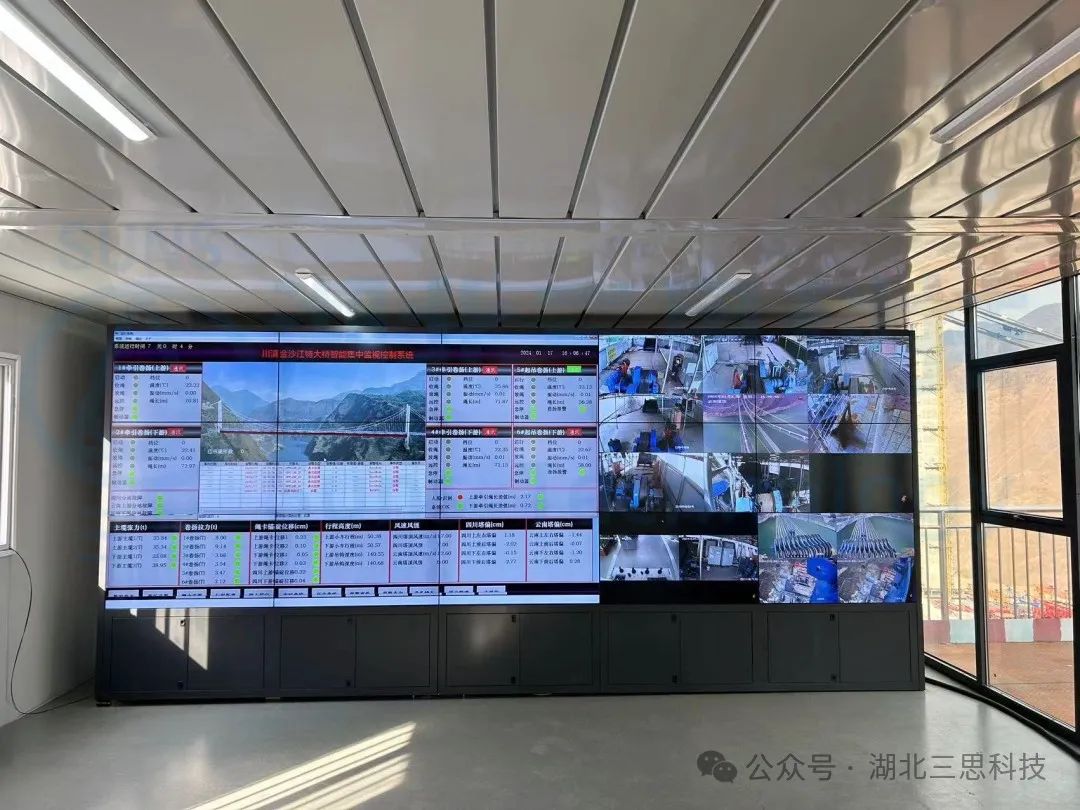

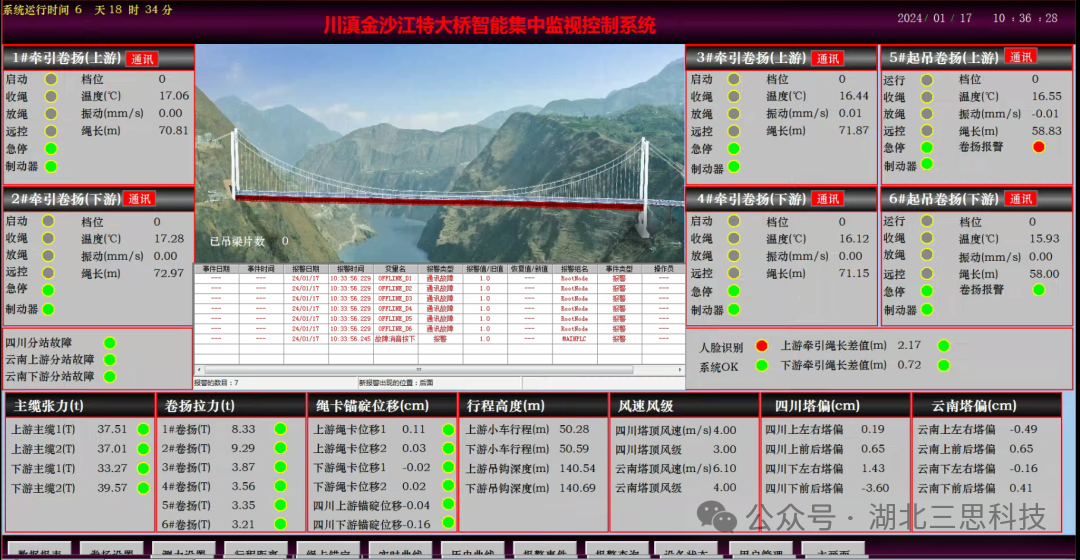

▲川滇金沙江特大橋智能集中監視控制系統主畫面
顯示內容包含：小車主副鉤高度、行程、速度、吊重等方面信息，整車動畫軌跡顯示；功能包含：視頻采集和回放、采集數據顯示、趨勢記錄，重要電氣設備運行次數和時間顯示記錄，故障報警、參數圖紙等管理。

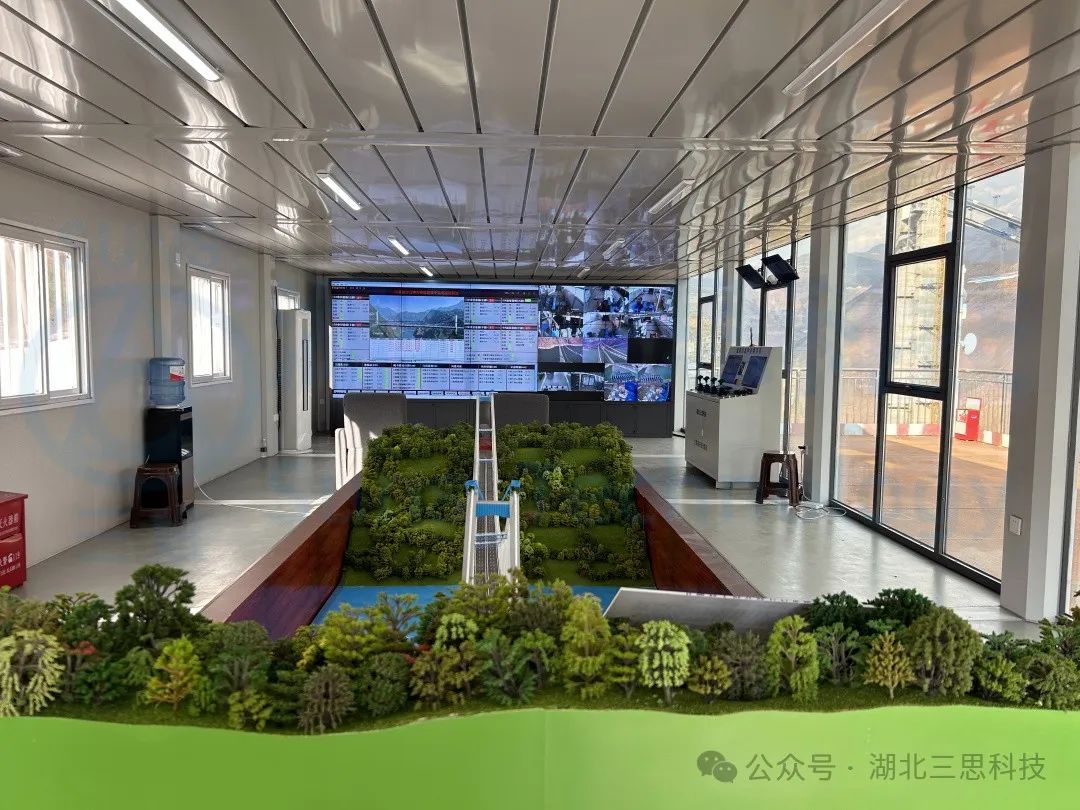

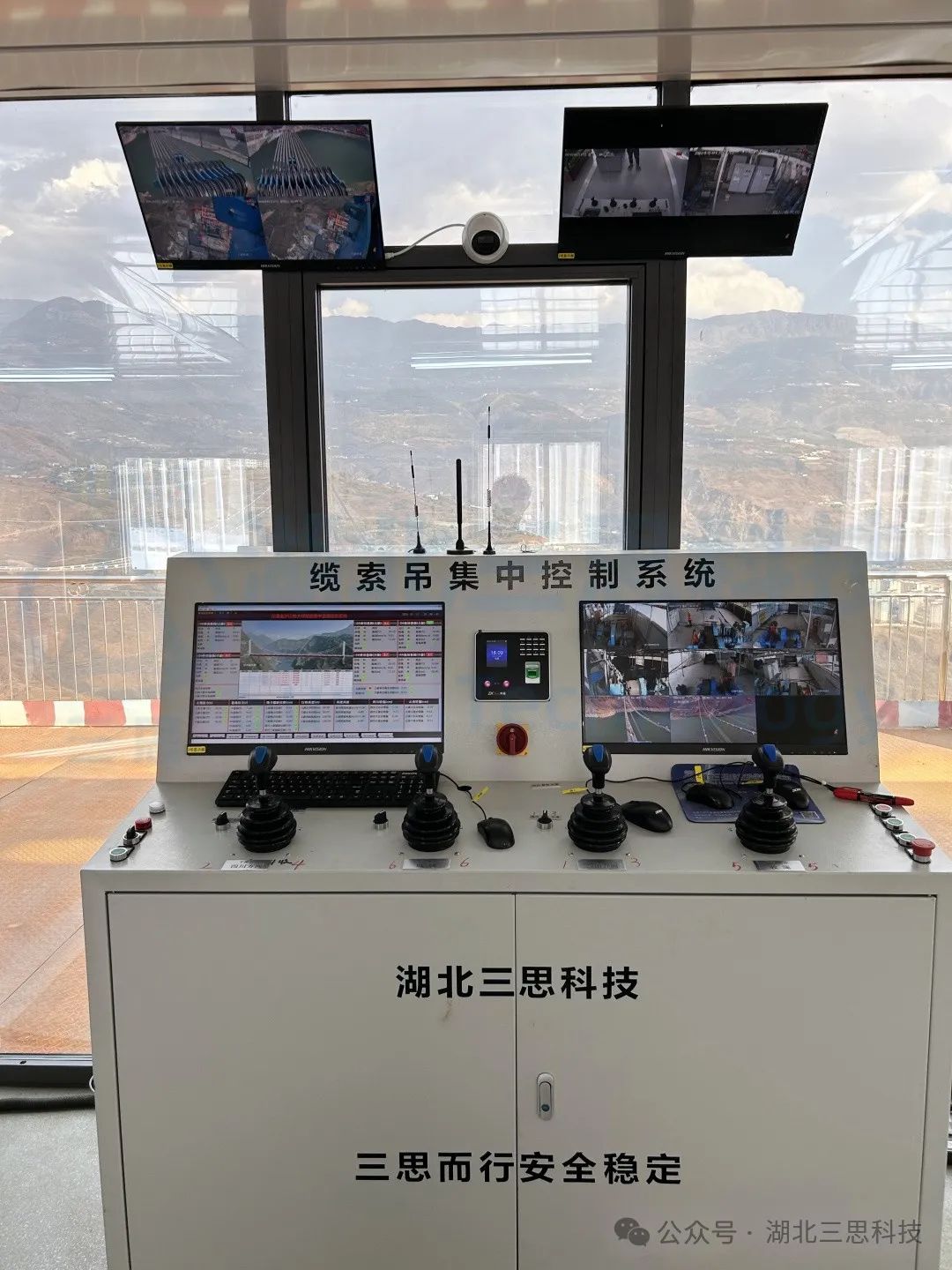

▲集中控制操作臺

在操作室放置集中控制操作臺，操作臺中安裝有總控PLC以及工控機，操作臺上安裝操作手柄以及啟動停止按鈕，并且安裝視頻系統顯示屏以及數據控制系統顯示屏方便集中控制。

視頻監控系統

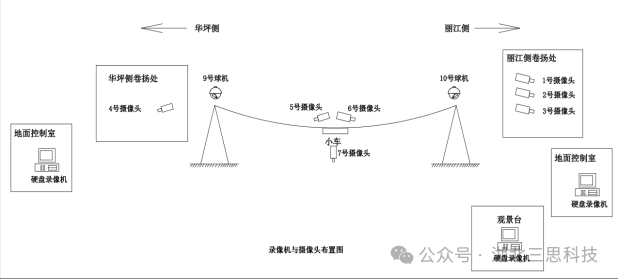

▲本系統視屏系統布局圖

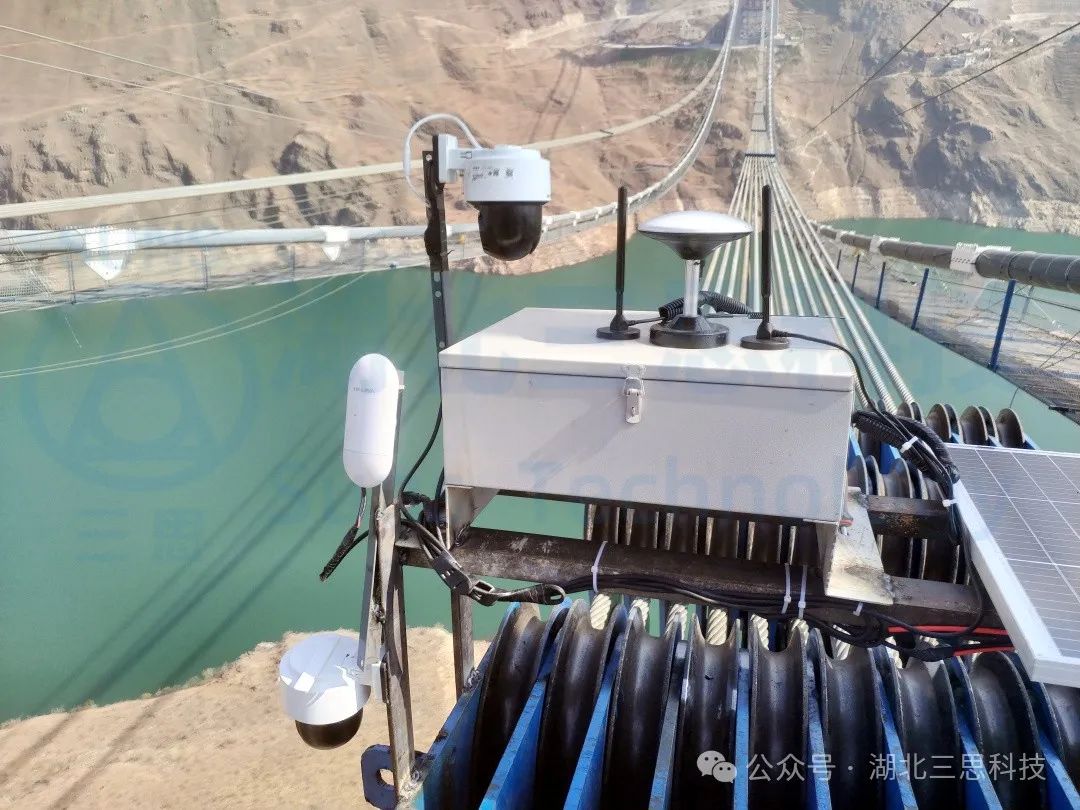

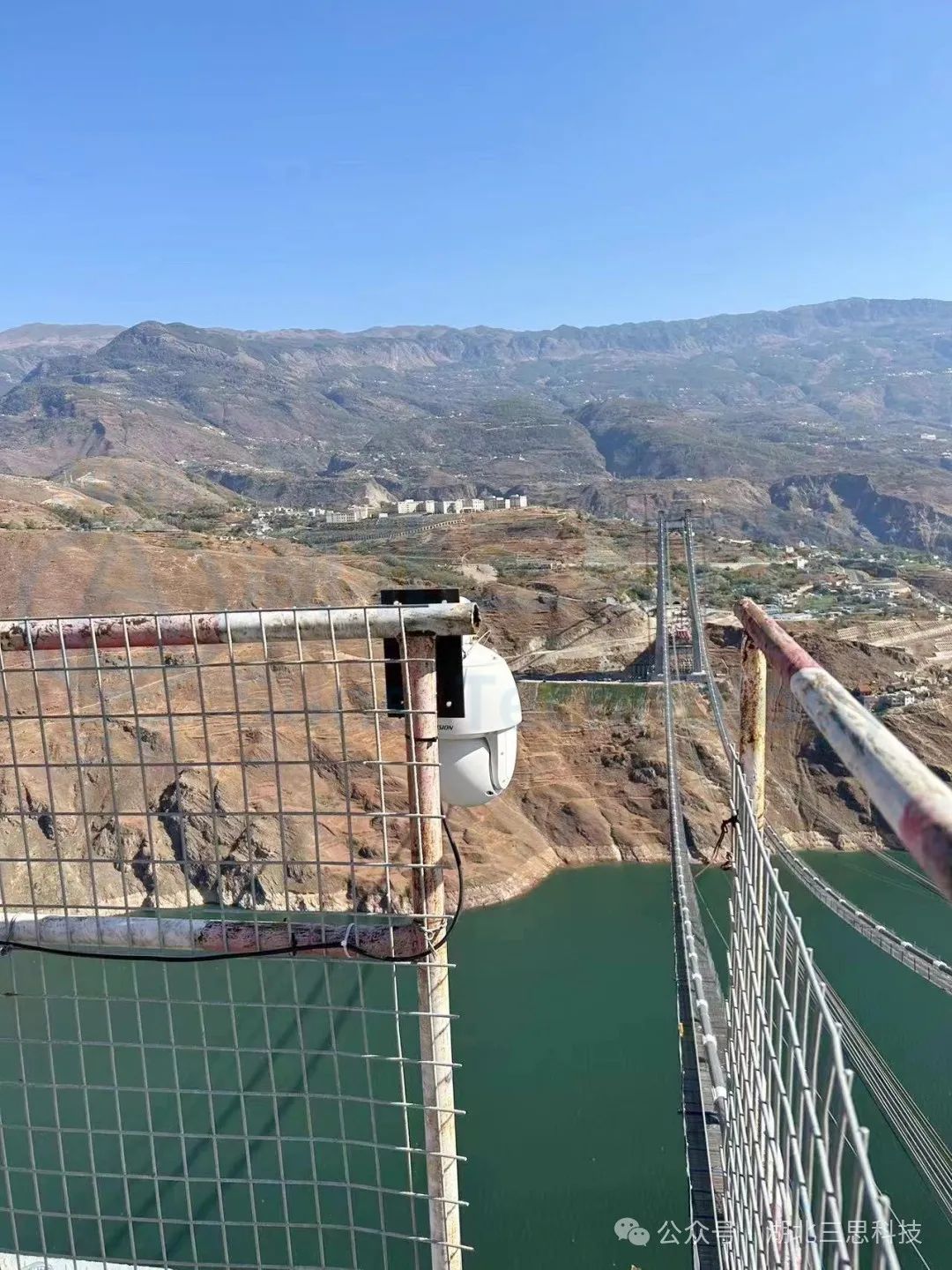

▲攝像頭安裝實拍圖（局部）

增加?？低晹z像機8臺DS-2CD3T25D-I5槍機分別安裝在6個卷?yè)P(yáng)附近和4個安裝在2個小車上，監視卷?yè)P(yáng)和小車鋼絲繩的工作情況；兩個塔頂各安裝一個DS－2AF8223SI球形攝像機用于監視吊鉤情況。

各類傳感器（局部）

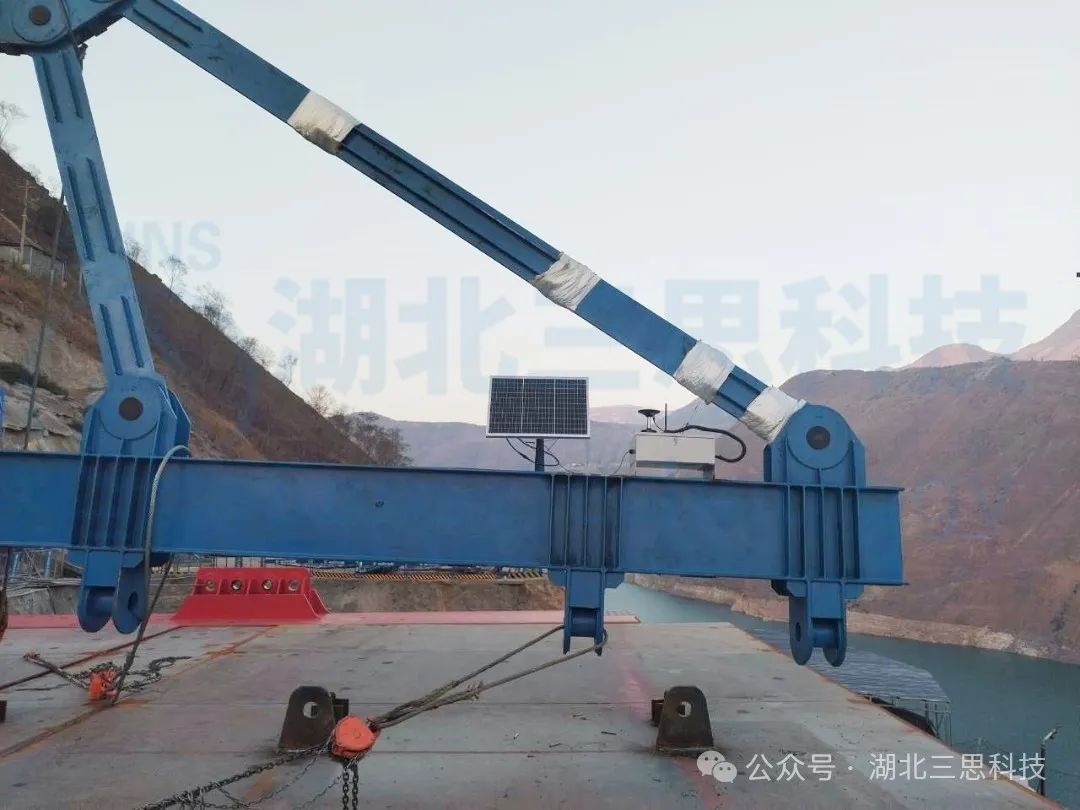

▲吊具起升高度/下降深度監測（北斗定位系統）



在吊具上安裝GNSS定位基站，定位基站通過發電裝置供電，基站通過無線模塊將吊具位置傳送至集中監控中心，由PLC對數據進行處理，通過PLC計算解析后在液晶屏上顯示出吊具的起升高度數據。

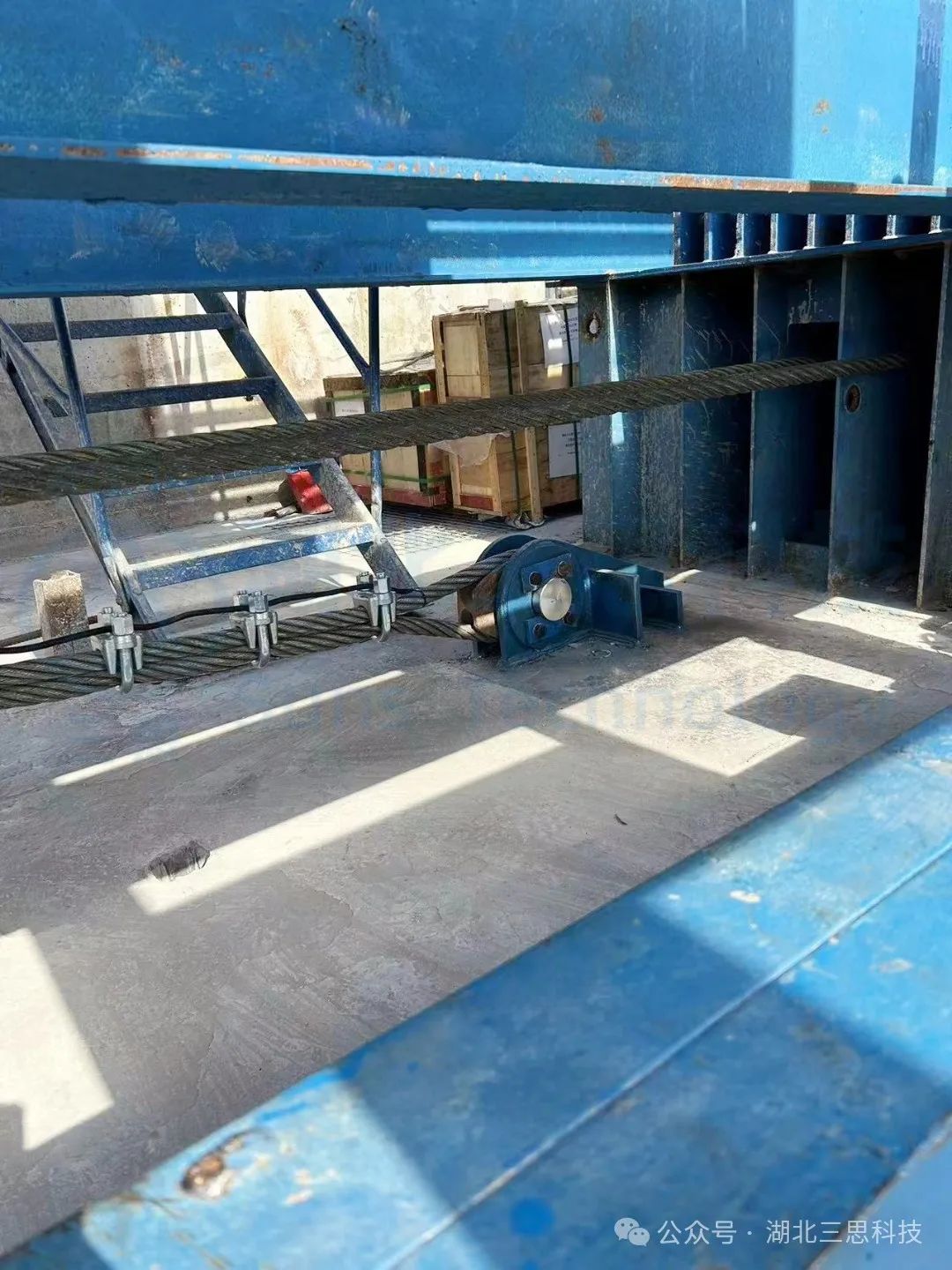

▲錨錠位移監測



通過在兩岸錨樁位置加裝拉繩編碼器，安裝并與錨墩位置固定，通過模擬量信號傳送至各自的卷?yè)P(yáng)機處PLC。經過系統判斷是否出現錨樁位移現象，經過系統判斷是否出現錨樁位移現象，輸出信號給現地操作系統，決定是否能夠正常工作。

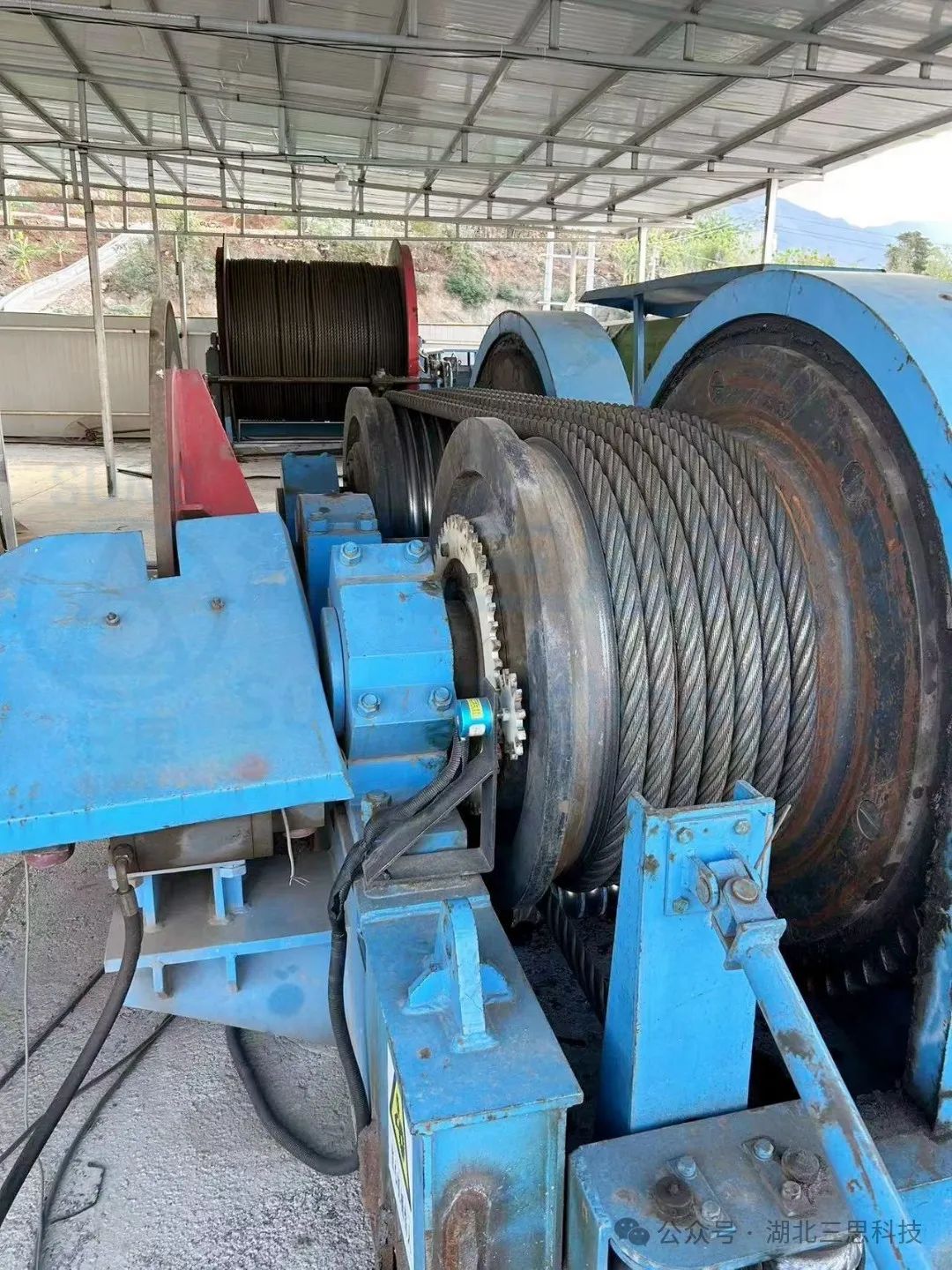

▲超速保護裝置



通過在起升鋼絲繩卷筒端增加編碼器，編碼器將通訊信號傳給采集器，計算顯示出對應的起升速度。如發生超速狀態，本地監控系統參與起升機構控制，停止起升電機，故障排除后，需手動復位后，才能繼續操作，可在遠程平臺顯示報警信息及狀態。

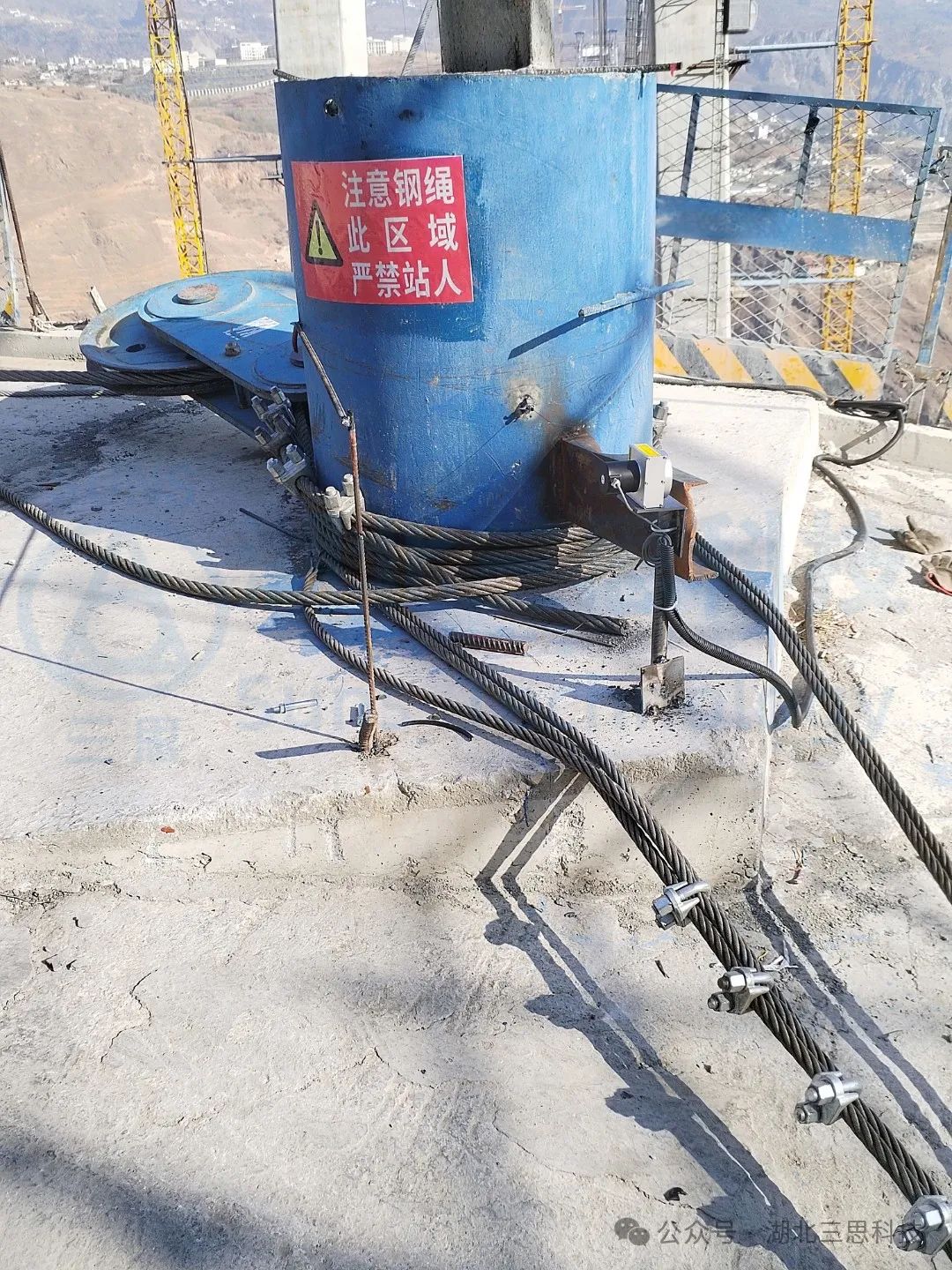

▲軸力測量



在牽引索機構和承重索機構上增加軸銷傳感器，通過傳感器輸出或 4-20ma 信號，經采集器跟監控主機連接，通過監控主機讀取軸力測量信息，顯示在本地監控液晶屏及傳送到系統平臺上，提供預警及報警功能。

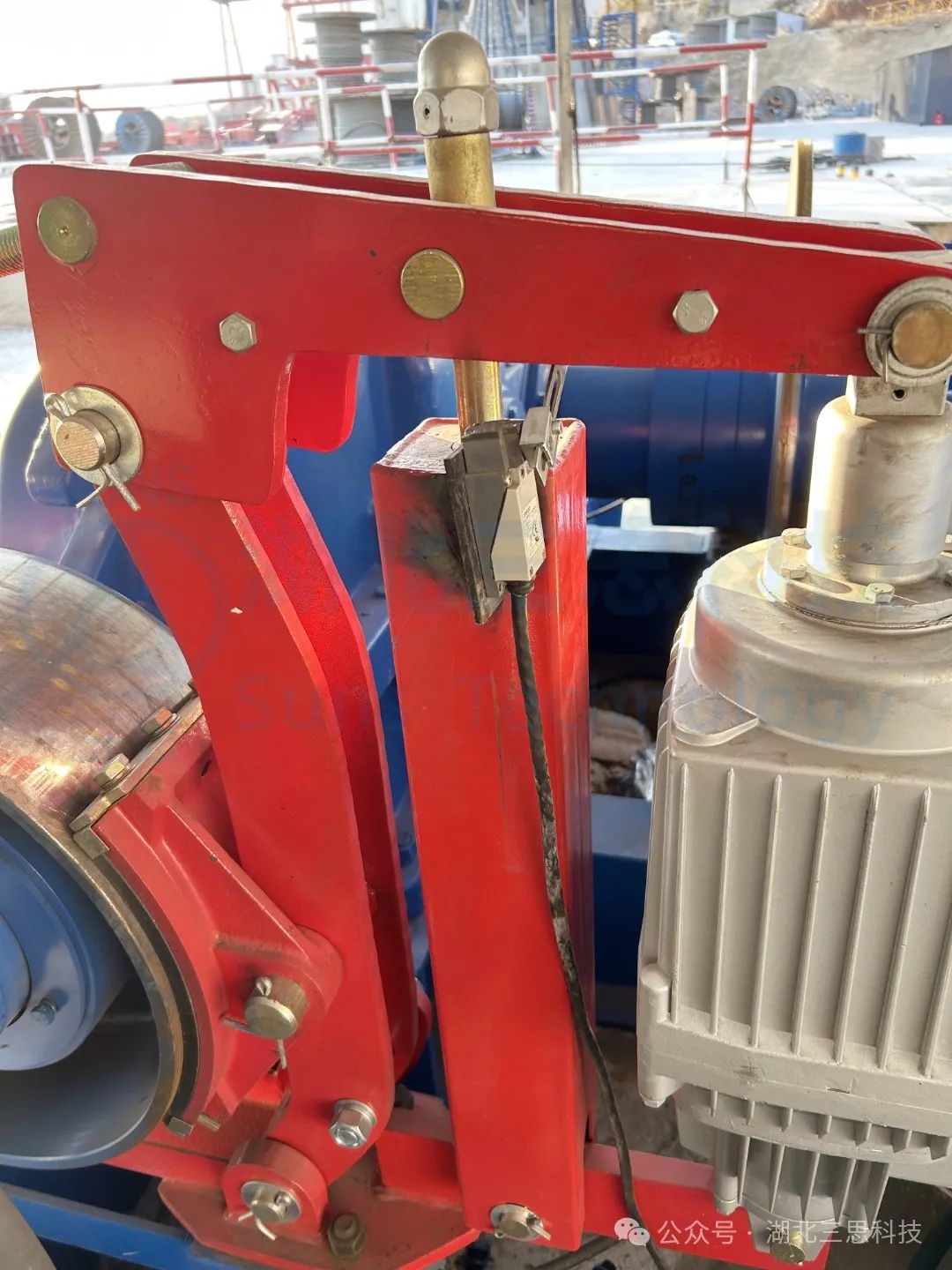

▲運行安全限位器

監控主機讀取纜索吊各個安全限位開關的開閉信息，在平臺顯示安全限位的開閉狀態。

遠程監控管理系統

本系統配備非標項目定制的遠程監控管理系統，實時采集各設備終端的數據，通過DTU通訊設備，采用MQTT物聯網協議傳送到云端后臺數據中心。數據包含拉力、深度、角度、風速等主要參數。用戶可通過電腦和手機端隨時查看當前實時的設備運行情況，展示最新的采集數據。

纜索吊集中控制系統特點

1. 系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。

2.整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以PLC為主控元件實現控制，信號發送至中控室，實現遠方監控。

3.整套系統采用工業級485通訊，絕不會出現通信受干擾導致數據變化的情況。

4.結構簡單：PLC→通信網絡→上位機，有效降低投資成本及維護成本。

5.整套系統以PLC為主控元件和機械限位保護實現控制，使整套系統可靠性高。

6.整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

7.整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

8.數據和視頻信息可以通過DTU或因特網上傳給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。

9.系統內置預警，有重大違章作業時，可及時遠程通知相關監督崗位。
