變頻器原理及應用 變頻器如何選購

　　變頻器節能主要表現在風機、水泵的應用上。為了保證生產的可靠性，各種生產機械在設計配用動力驅動時，都留有一定的富余量。當電機不能在滿負荷下運行時，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費。風機、泵類等設備傳統的調速方法是通過調節入口或出口的擋板、閥門開度來調節給風量和給水量，其輸入功率大，且大量的能源消耗在擋板、閥門的截流過程中。當使用變頻調速時，如果流量要求減小，通過降低泵或風機的轉速即可滿足要求。

　　1、什么是變頻器?

　　變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。

　　2、PWM和PAM的不同點是什么?

　　PWM是英文Pulse Width Modulation(脈沖寬度調制)縮寫，按一定規律改變脈沖列的脈沖寬度，以調節輸出量和波形的一種調值方式。

　　PAM是英文Pulse Amplitude Modulation (脈沖幅度調制) 縮寫，是按一定規律改變脈沖列的脈沖幅度，以調節輸出量值和波形的一種調制方式。

　　3、電壓型與電流型有什么不同?

　　變頻器的主電路大體上可分為兩類：電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波是電容;電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。

　　4、為什么變頻器的電壓與電流成比例的改變?

　　異步電動機的轉矩是電機的磁通與轉子內流過電流之間相互作用而產生的，在額定頻率下，如果電壓一定而只降低頻率，那么磁通就過大，磁回路飽和，嚴重時將燒毀電機。因此，頻率與電壓要成比例地改變，即改變頻率的同時控制變頻器輸出電壓，使電動機的磁通保持一定，避免弱磁和磁飽和現象的產生。這種控制方式多用于風機、泵類節能型變頻器。

　　5、電動機使用工頻電源驅動時，電壓下降則電流增加;對于變頻器驅動，如果頻率下降時電壓也下降，那么電流是否增加?

　　頻率下降(低速)時,如果輸出相同的功率,則電流增加,但在轉矩一定的條件下,電流幾乎不變。

　　6、采用變頻器運轉時，電機的起動電流、起動轉矩怎樣?

　　采用變頻器運轉，隨著電機的加速相應提高頻率和電壓，起動電流被限制在150%額定電流以下(根據機種不同，為125%~200%)。用工頻電源直接起動時，起動電流為6~7倍，因此，將產生機械電氣上的沖擊。采用變頻器傳動可以平滑地起動(起動時間變長)。起動電流為額定電流的1.2~1.5倍，起動轉矩為70%~120%額定轉矩;對于帶有轉矩自動增強功能的變頻器，起動轉矩為100%以上，可以帶全負載起動。

　　7、V/f模式是什么意思?

　　頻率下降時電壓V也成比例下降，這個問題已在回答4說明。V與f的比例關系是考慮了電機特性而預先決定的，通常在控制器的存儲裝置(ROM)中存有幾種特性，可以用開關或標度盤進行選擇。

　　變頻器如何選購

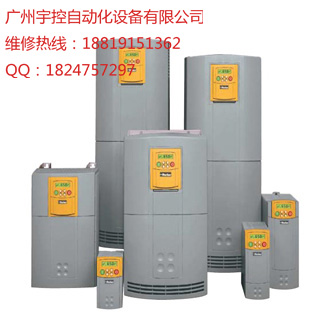

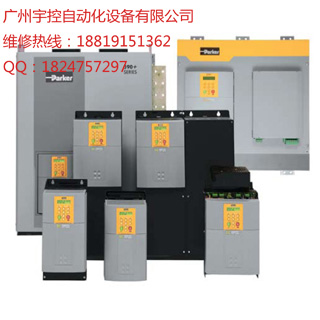

　　Parker派克在中國大陸市場有多種傳動產品，包括變頻器、直流調速器、伺服系統、人機界面等，其中直流調速器590C、590+等系列產品在大陸市場占有顯要位置。　2001年，廣州宇控自動化設備有限公司成為Parker派克傳動產品在華南地區的一級代理商，是派克的旗下產品廣東變頻器維修服務中心。

　　Parker派克變頻器不是在任何情況下都能正常使用，因此用戶有必要對負載、環境要求和變頻器有更多了解。

　　1.負載類型和變頻器的選擇：

　　電動機所帶動的負載不一樣，對變頻器的要求也不一樣。

　　A:風機和水泵是最普通的負載：對變頻器的要求最為簡單，只要變頻器容量等于電動機容量即可(空壓機、深水泵、泥沙泵、快速變化的音樂噴泉需加大容量)。

　　B:起重機類負載：這類負載的特點是啟動時沖擊很大，因此要求變頻器有一定余量。同時，在重物下放肘，會有能量回饋，因此要使用制動單元或采用共用母線方式。

　　C:不均行負載：有的負載有時輕，有時重，此時應按照重負載的情況來選擇變頻器容量，例如軋鋼機機械、粉碎機械、攪拌機等。

　　D:大慣性負載：如離心機、沖床、水泥廠的旋轉窯，此類負載慣性很大，因此啟動時可能會振蕩，電動機減速時有能量回饋。應該用容量稍大的變頻器來加快啟動，避免振蕩。配合制動單元消除回饋電能。

　　2.長期低速動轉，由于電機發熱量較高，風扇冷卻能力降低，因此必須采用加大減速比的方式或改用6級電機，使電機運轉在較高頻率附近
