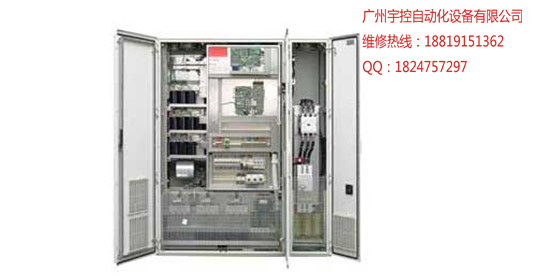

西門子變頻器Loher DYNAVERT 專用型驅動系統

　DYNAVERT I 驅動系統裝置是電流源直流鏈變頻器，用于控制感應電機。它們在輸入側具有全面控制的 B6 橋式電路，在輸出側具有一個 B6 反相電路，該電路采用相間變換原理;它可將具有方波波形(頻率為 f)的直流電抗器的直流電流分配給電機繞組。因此，電機電纜長度幾乎不受限制。

　　電能從輸入電源流到電機以進行負載監視。對于能量再生操作，輸入側的整流器將再生能量送入輸入電源。這意味著可通過固有原理來實現 4 象限操作，無需采取任何附加措施。12 脈沖和 24 脈沖型可進一步減少回饋到輸入電源的諧波。

　　因此，DYNAVERT I 是 SIMOVERT A 的理想替代產品。西門子變頻器Loher DYNAVERT 專用型驅動系統的特點

　　防爆保護

　　· 經過 ATEX 認證可用于位于危險區域內的電機(使用附件套件 S)，也可使用很長的電機電纜

　　急停

　　· 急停 (Emergency Off) 功能可防止意外起動(符合 EN60204-1，根據 EN954-1 的類別 3 或 SIL2(使用附件套件 S 時)執行)

　　電源裝置

　　· 可具有 12 脈沖和 24 脈沖輸入。因此，可實現 99.9 % 的輸入電源(基本)

　　· 此電源裝置集成有電源濾波器標準部件，從而符合 EMC 指令(EN61800-3 環境 2)

　　· 由于具有集成的電源電抗器，回饋到輸入電源的諧波較低

　　· 可使用較長電機電纜(該系統的固有特點)

　　· 500 / 690 V 變頻調速柜具有 IT 輸入電源絕緣監視功能，400 V 變頻調速柜內集成有接地故障監視功能

　　· 寬電源電壓范圍

　　· 可使用標準熔斷器進行保護(gL 特性)

　　控制部分

　　· 模擬量和數字量控制 I/O 與電源裝置之間實現保護隔離(符合 VDE 0106 / EN50178)，人員和設備保護程度較高

　　操作員控制和設置

　　· 可使用由菜單提示的 4 行普通文本顯示屏進行清晰明了的操作員控制與設置，顯示屏帶有薄膜鍵盤，位于變頻調速柜上，或通過 RS485 安裝在最遠 1000 m 之外的主控室中

　　· 基于 Windows 的 PC 操作員控制程序提供了廣泛功能

　　通信

　　· 可通過帶有可任意編程的數字量和模擬量輸入/輸出的常規端子排進行通信，具有

　　- 可參數化的限值信號- 可參數化的定時器- 可參數化的阻尼元件

　　- 可參數化的變頻調速柜行為(輸入/輸出產生響應時)

　　· 通過以下方式進行通信和參數化

　　- 通過 PC 及 RS232 / RS485 接口，使用 IMS(變頻器管理軟件)

　　- 外部操作員面板，通過 RS485- Profibus DP 或 Modbus RTU 等總線系統

　　DYNAVERT I 變頻器性能

　　· 用于感應電機的兩個閉環控制類型：

　　- 轉速控制- 轉矩控制

　　· 具有再生制動標準功能，可實現完全 4 象限運行

　　通常具有以下功能

　　· 自動滑差補償· 使用限流控制進行堵轉保護

　　· 通過快速重新起動電路連接至轉動中的電機

　　客戶獲益

　　· 變頻調速柜可達到 IP21 或更高防護等級

　　· 所有變頻調速柜都具有自身的連接空間

　　· 尺寸緊湊· 具有射頻干擾抑制功能

　　· 回饋到輸入電源的諧波較低(主要在 12 脈沖和 24 脈沖型號上)

　　· 可使用的電機電纜長度幾乎不受限制(該系統的固有特點)

　　· 可承受較高的過電壓，例如，可用于發電站中渦輪機組的負載保護

　　· 寬電源電壓范圍· 完全 4 象限運行(標準)· 用戶界面/軟件與 DYNAVERT T 相同

　　典型應用

　　· 化工工業· 發電站和電力設施· 塑料工業· 基礎材料工業· 測試臺

　　· 一般機械制造中的輸送技術和應用· SIMOVERT A 變頻器的改裝
